Радиатор охлаждения ВАЗ 2114: полезные советы по замене

Как происходит замена радиатора охлаждения ВАЗ 2114? Этот вопрос интересует многих владельцев автомобилей этой модели, представляющей собой рестайлинговую версию ВАЗ 2109. Изменениям подверглись капот и фары, установлены пластиковые молдинги и спойлеры, а также на авто поставлена новая решетка радиатора ВАЗ. Замена радиатора охлаждения двигателя на ваз 2114

Поломки случаются практически со всеми машинами, последствия которых бывают разными. При поломке радиатора ВАЗ 2114 может перегреться и выйти из строя двигатель автомобиля. Поэтому нужно регулярно следить и ухаживать за этим очень важным устройством системы охлаждения транспортного средства.

Причины снятия элемента системы охлаждения

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

  • разного рода механические повреждения;
  • отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
  • попадание автомобиля в ДТП.

Замена рассматриваемого устройства требуется далеко не всегда. Иногда его можно отремонтировать, промыть, запаять. Современные радиаторы часто имеют сердцевину из алюминия и пластмассовую ванночку. Такие модели очень плохо поддаются ремонту.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

  • корпус устройства;
  • расширительный бачок;
  • электрический двигатель;
  • кожух двигателя;
  • крыльчатка (вентилятор);
  • подушка из резины;
  • пробка сливная;
  • различные шланги;
  • насос, который работает от приводного ремня.

Замена радиатора охлаждения двигателя на ваз 2114

Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг подвода жидкости к пусковому устройству карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

Замена радиатора

Компания «АвтоВАЗ» занимается универсальными разработками. По этой причине и радиатор ВАЗ 2114 подходит не только к этой, но и к более ранним и поздним моделям автомобилей. В процессе постоянной работы этого устройства в него может попасть грязь, оно может получить различные механические повреждения. В некоторых случаях сама охлаждающая жидкость может разъедать некоторые участки радиатора изнутри.

Как же снять старое и поставить новое устройство? Все работы проводят только на холодном двигателе, чтобы не обжечься горячей жидкостью. Решетка радиатора ВАЗ при этом остается на месте. Порядок работы:

  • поставить автомобиль на ровное место;
  • снять аккумулятор;
  • слить охлаждающую жидкость, открутив специальную пробку, которая находится внизу радиатора слева;
  • снять воздушный фильтр;
  • снять защитный экран;
  • ослабить крепление хомутов и снять верхний и нижний патрубки, все трубки, идущие к расширительному бачку;
  • отсоединить провод электропитания и снять вентилятор;
  • закрепить вентиляторную систему на новом агрегате;
  • присоединить провод питания вентилятора;
  • смазать нижний патрубок герметиком и закрепить его на месте;
  • установить верхний патрубок;
  • затянуть хомут обратки, идущей к расширительному бачку, закрепить экран;
  • установить воздушный фильтр;
  • заправить новый радиатор, залив в него через расширительный бачок 5-8 литров охлаждающей жидкости;
  • запустить двигатель и дать ему поработать несколько минут.

Несколько полезных советов

  1. Чтобы слить охлаждающую жидкость, нужно отвернуть пробки на радиаторе, на расширительном бачке и на блоке цилиндров двигателя.
  2. При плохой работе охлаждающей системы виновником может быть насос жидкостного охлаждения, на валу которого вышли из строя подшипники или сальники. Его нужно отремонтировать или заменить на новое изделие.
  3. Причиной выхода из строя системы охлаждения может стать неправильная работа термостата, который подлежит ремонту или замене.
  4. Снимать радиатор удобнее вместе с вентилятором. Вентилятор при необходимости можно снять позже.

Проверить герметичность снятого радиатора можно так:

  • наполнить ванну водой;
  • опустить изделие в воду и подать давление примерно 0,2 МПа;
  • пузырьки покажут места появившихся протечек.

Замена радиатора охлаждения двигателя на ваз 2114

Иногда для приведения радиатора в рабочее состояние достаточно промыть его водой. Делается это так. Сливается антифриз или тосол, заливается чистая дистиллированная вода. Двигатель запускается и работает на оборотах 3000. Следует следить за температурой. Глушат автомобиль, минут через 7-8 сливают воду. Если она не совсем чистая, процедуру можно повторить. Если жидкость изменила цвет, ее нужно заменить.

Охлаждающую жидкость следует менять: тосол — через 2 года, антифриз — через 5 лет. Лучший выбор жидкости для охлаждения — антифриз. Штатный вентилятор системы охлаждения работает довольно шумно. Поэтому есть смысл заменить родную четырехлопастную крыльчатку новой восьмилопастной. Приобретая крыльчатку, нужно помнить о том, что вал для ее насадки может иметь посадочную резьбу 8 мм и 6 мм.

Решетка радиатора своими руками

Некоторым владельцам автомобилей по разным причинам не нравится решетка радиатора ВАЗ. Это дело вполне поправимое. В магазинах запчастей можно найти и купить подходящую модель и поставить на свою машину. Но интереснее, когда решетка радиатора ВАЗ сделана собственноручно. Времени эта работа займет немного. Для ее выполнения нужны:

  1. Сначала снимается старая решетка радиатора ВАЗ.
  2. Центральная часть выпиливается лобзиком.
  3. Тонким листом картона или пластика нужно обогнуть заготовку и отметить места, куда новая решетка радиатора ВАЗ будет заходить.
  4. Лишний материал отрезается.
  5. Решетка зачищается шкуркой.
  6. Наносится стеклоткань, пропитанная смолой. Смолу придется наносить несколько раз до получения нужной толщины слоя.
  7. Стекловолокно зашпаклевывается.
  8. Полученная решетка радиатора ВАЗ красится и просушивается.

Решетка радиатора ВАЗ готова. Старая деталь требует некоторой осторожности при ее снятии с машины. Все болты крепежа отворачивают осторожно, чтобы не повредить площадку для монтажа новой детали. Новая решетка радиатора ВАЗ обычно имеет отверстия, которые не совпадают с посадочными гнездами.

Их нужно доработать, пользуясь старой решеткой в качестве шаблона. Самодельная решетка радиатора ВАЗ после установки на место проверяется на предмет наличия скрипов и других посторонних звуков. Новая решетка радиатора ВАЗ вместе с бампером способна поменять внешний вид передней части автомобиля до неузнаваемости.

Замена радиатора охлаждения может происходить после ДТП, когда разбита решетка и сам радиатор. Она может потребоваться, когда выполняется тюнинг автомобиля. Без особых проблем это можно сделать на СТО. А можно сэкономить деньги и все выполнить своими руками. Работа эта не представляет больших трудностей, но делать все нужно тщательно и не спеша. Система охлаждения требует постоянного ухода и периодической замены охлаждающей жидкости.

Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Радиатор охлаждения — установлен в передней части автомобиля, когда машина едет, радиатор охлаждает за счёт потока воздуха который летит на него, а так же при езде, охлаждающая жидкость циркулирует по всей системе охлаждения и радиатор тоже затрагивается, поэтому то двигатель при езде не так сильно греется чем в том случае, когда стоишь на одном месте и не куда машина не едет.

Примечание!
Чтобы заменить радиатор, инструментов по минимуму нужно, но времени придётся потратить не мало, в общём пригодятся: Различного рода гаечные и накидные ключи, а так же отвёртки, обязательно ёмкостью для слива охлаждающей жидкости запаситесь ну и домкратом если вдруг придётся поднимать переднюю часть у автомобиля (Поднятие передней части, может понадобится только в случае если автомобиль низкий или ёмкость большая, вить как то нужно под него подложить её, ну и её защиту снять мы Вам рекомендуем, чтобы уж ни капли на неё не попало и жидкость хорошо слилась, ничего при этом не испачкав!

Где находится радиатор охлаждения?
Он прикручен к телевизору автомобиля (Это передняя часть на которой фары располагаются, бампер, противотуманки и так далее) за счёт гаек, менять его не сложно на 8 клапанных автомобилях, но если машина обладает 16 клапанным движком, то заменить радиатор в таком автомобиле будет не так то и просто (На обоих движках он снимается практически идентично, но просто на шестнаре не удобно его вытаскивать), более подробно посмотреть на местонахождение радиатора, Вы можете на фото которое размещено чуть ниже:

Замена радиатора охлаждения двигателя на ваз 2114

Когда нужно менять радиатор охлаждения?
Он меняется только в одном случае, а именно только тогда когда радиатор потёк, заметить быстрое убывание охлаждающей жидкость Вам может быть и не удастся, но всё же то как машина греться будет когда несколько литров выльется из системы охлаждения, Вы почувствуете сразу, после увиденного (Когда Вы поймёте что машина греется сильно, как не грелась ранее), открывайте капот и проверяйте уровень ОЖ который не должен убавляться (Это если система охлаждения полностью за герметизирована), если Вы вдруг увидите что уровень ОЖ мал, но хотя новую жидкость заливали ранее, то это верный признак того что где то жидкость подтекает, найти где она подтекает не трудно, но вот если окажется что это радиатор течёт (Его и в первую очередь смотрите), то в таком случае он сразу же меняется на новый, но если вдруг Вы решите сэкономить, то можете отдать его на ремонт или отремонтировать сами, радиаторы ремонтируются посредством пайки или сварки, более подробно как это делается смотрите в видео-ролике, который размещён по ниже:

Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание!
Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие:
1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на ВАЗ »), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «в этой статье ») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Замена радиатора охлаждения двигателя на ваз 2114

Примечание!
Перед тем как вытягивать вентилятор, найдите провода которые идут от него (Они обычно в нижней части закреплены) и разъедините их между собой, это сделано как раз для того, чтобы вентилятор снять можно было и проводку не нужно никакую резать, более подробно смотрите на фото ниже:

2) Теперь когда появился доступ уже к самому радиатору, наклоните его точно так же к двигателю (Если будет нужно, то попросите помощника наклонить чуть-чуть двигатель, чтобы легче радиатор можно было вытащить из подкапотного пространства, сразу говорим 16 клапанный движок наклонять бесполезно и там всё только через низ или через решётку радиатора вынимается) и выньте через верхнюю часть автомобиля, проверьте наличие двух резиновых подушек на радиаторе (Они по бокам размещены, см. фото ниже) они должны быть целыми и иметь хорее состояние, если будет нужно, замените подушки на новые, если же они уже на Вашем купленном радиаторе есть то можете сразу же всё вместе и устанавливать (Если их нет, то обязательно перенесите, а иначе радиатор греметь сильно будет и царапать краску).

Замена радиатора охлаждения двигателя на ваз 2114

Установка:
Устанавливается новый радиатор на своё место в обратном порядке снятию, когда радиатор будет установлен, на него ставиться вентилятор и после чего всё это закрепляется болтами и гайками, а в завершение патрубки подсоедините на свои места, корпус воздушного фильтра поставьте и залейте охлаждающую жидкость в радиатор и в расширительный бачок автомобиля.

Дополнительный видео-ролик:
Если Вы обладатель 16 клапанного автомобиля семейства Самара 2, то в этом случае просмотрите ролик чуть ниже, в котором как раз и показывается всю процедура по замене радиатора в таких автомобилях.

Замена радиатора на ВАЗ 2114 своими руками

Замена радиатора охлаждения двигателя на ваз 2114

Радиатор – ключевая деталь системы охлаждения, любого авто. С завода, изготавливаются всего два вида радиаторов – медный и алюминиевый. На автомобилях ВАЗ 2113, 2114 и 2115, устанавливался заводской, алюминиевый вариант. Он имел более низкую стоимость, ежели медный аналог, но при этом, его качество, также значительно уступало.

Алюминиевый сплав довольно хрупкий, и при сильной вибрации или ударе, может запросто дать трещину. В отличии от медного образца, на котором любую трещину можно заварить, для алюминиевого радиатора, такое повреждение станет катастрофическим, и ремонту подлежать не будет. В таком случае, производится замена поврежденного элемента на новый. Как это сделать своими руками, давайте рассмотрим в данной статье.

Порядок работы при снятии

Замена радиатора ВАЗ 2115, также, как и 2114, 2113, процесс довольно нетрудный, и не отнимет у Вас много времени. Начинать замену, нужно не посредственно с снятия старой детали. Перед началом данной процедуры, обязательно слейте охлаждающую жидкость. Сделать это можно, отвернув сливную гайку, расположенную в нижней части детали. Для ускорения процесса, открутите крышку расширительного бачка.

Замена радиатора охлаждения двигателя на ваз 2114 Снимать радиатор, желательно, вместе с электро-вентилятором. Таким образом, Вы облегчите себе работы по демонтажу. Сверху, на демонтируемом элементе, находится специальная прижимная пластина, которая крепится двумя болтами на 8. Их необходимо выкрутить.

Замена радиатора охлаждения двигателя на ваз 2114

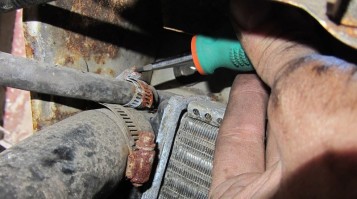

Следующий шаг – снять подводящий и отводной патрубки. Для этого, ослабьте хомутики на местах соединений патрубков, с элементами системы охлаждения, с помощью крестовой отвертки. Аккуратно наклоните радиатор, в сторону двигателя, и снимите шланг с отверстия. Делать это нужно крайне осторожно, чтоб не повредить пластиковый штуцер.

Теперь, можно извлечь и сам радиатор. Для этого, аккуратно наклоните его в сторону мотора, и поднимайте вверх. После того, как деталь будет на свободе, осмотрите ее, подлежит ли она ремонту. Если нет, то для замены, вентилятор необходимо также снять.

Порядок работы при установке

Установка нового радиатора, происходит в обратной последовательности. Вентилятор, первым делом, крепится на новую деталь, и только потом устанавливается на свое посадочное место. Монтаж производится также, как и снятие – под углом к двигателю.

Далее, наденьте на отводящее и подводящее отверстие патрубки, закрепив их хомутиками на местах соединений. Поставьте радиатор в правильном положении, под углом в 90 градусов. Установите прижимную пластину, и закрепите ее болтами.

Теперь, можно заливать охлаждающую жидкость, и проверить новую деталь на целостность. Заливать тосол, необходимо через верхнее отверстие, расположенное под заливной крышкой. При этом, крышка расширительного бачка должна быть открыта, дабы избежать воздушных пробок. После того, как охлаждающая жидкость достигнет нужного уровня, залейте тосол в расширяющий бачок, до отметки MAX. Теперь, закройте обе крышки, и заведите двигатель. Проверьте систему охлаждения на наличие течи, особенно в местах соединений. Если течь отсутствует, то Вы можете смело эксплуатировать свой автомобиль. Если же, при осмотре, Вы обнаружили потеки, то новый радиатор, скорее всего, бракованный.

Замена радиатора охлаждения двигателя на ваз 2114

Замена радиатора охлаждения двигателя на ваз 2114

Для того, чтоб не сталкиваться с частыми поломками, и с дорогостоящей заменой, лучше потратится один раз, и приобрести медный радиатор. Он, в случае появления трещины, запросто ремонтируется. Также, медный сплав имеет более сильную теплоотдачу, и поэтому, охлаждающая жидкость будет нагреваться не так сильно. Так что, не пожалейте денег, и приобретите образец из медного сплава. Таким образом, Вы сэкономите в дальнейшем и время, и деньги.

Замена радиатора охлаждения двигателя на ваз 2114
