Паровой двигатель своими руками

Паровой двигатель

СложностьСложность изготовления: ★★★★☆

ВремяВремя изготовления: Один день

Подручных материаловПодручные материалы: ████████░░ 80%


ПредисловиеПредисловие

В этой статье я расскажу вам о том, как сделать паровой двигатель своими руками. Двигатель будет небольшой, однопоршневой с золотником. Мощности вполне хватит, чтобы вращать ротор небольшого генератора и использовать этот двигатель в качестве автономного источника электричества в походах.


МатериалыМатериалы
  • Телескопическая антенна (можно снять со старого телевизора или радиоприёмника), диаметр самой толстой трубки должен составлять не менее 8 мм
  • Маленькая трубка для поршневой пары (магазин сантехники).
  • Медная проволока с диаметром около 1,5 мм (можно найти в катушке трансформатора или радиомагазине).
  • Болты, гайки, шурупы
  • Свинец (в рыболовном магазине или найти в старом автомобильном аккумуляторе). Он нужен, чтобы отлить маховик в форме. Я нашёл готовый маховик, но вам этот пункт может пригодиться.
  • Деревянные бруски.
  • Спицы для велосипедных колёс
  • Подставка (в моём случае из листа текстолита толщиной 5 мм, но подойдёт и фанера).
  • Деревянные бруски (куски досок)
  • Банка из под оливок
  • Трубка
ИнструментыИнструменты
  • Суперклей, холодная сварка, эпоксидная смола (стройрынок).
  • Наждак
  • Дрель
  • Паяльник
  • Ножовка

  • Как сделать паровой двигатель


  • Схема двигателя


    Паровой двигатель своими руками

  • Цилиндр и золотниковая трубка.


  • Шаг 1


    Отрезаем от антенны 3 куска:
    ? Первый кусок 38 мм длиной и 8 мм диаметром (сам цилиндр).
    ? Второй кусок длиной 30 мм и 4 мм диаметром.
    ? Третий длиной 6 мм и 4 мм диаметром.

  • Шаг 2


    Возьмём трубку №2 и сделаем в ней отверстие диаметром 4 мм посередине. Возьмем трубку №3 и приклеим перпендикулярно трубке №2, после высыхания суперклея, замажем все холодной сваркой (например POXIPOL).

  • Шаг 3


    Крепим круглую железную шайбу с отверстием посредине к куску №3 (диаметр - чуть больше трубки №1), после высыхания укрепляем холодной сваркой.

    Дополнительно покрываем все швы эпоксидной смолой для лучшей герметичности.


  • Как сделать поршень с шатуном


  • Шаг 1


    Берём болт (1) диаметром 7 мм и зажимаем его в тисках. Начинаем наматывать на него медную проволоку (2) примерно на 6 витков. Каждый виток промазываем суперклеем. Лишние концы болта спиливаем.

  • Шаг 2


    Проволоку покрываем эпоксидкой. После высыхания, подгоняем поршень шкуркой под цилиндр так, чтобы он свободно там двигался, не пропуская воздух.

  • Шаг 3


    Из листа алюминия делаем полоску длиной 4 мм и длиной 19 мм. Придаём ей форму буквы П (3).

  • Шаг 4


    Сверлим на обоих концах отверстия (4) 2 мм диаметром, чтобы можно было засунуть кусочек спицы. Стороны П-образной детали должны быть 7х5х7 мм. Клеим её к поршню стороной, которая 5 мм.


  • Шаг 5


    Шатун (5) делаем из велосипедной спицы. К обоим концам спицы приклеиваем на два маленьких кусочка трубок (6) от антенны диаметром и длиной по 3 мм. Расстояние между центрами шатуна составляет 50 мм. Далее шатун одним концом вставляем в П-образную деталь и шарнирно фиксируем спицей.

    Спицу с двух концов подклеиваем, чтобы не выпала.


    Паровой двигатель своими руками

  • Шатун треугольника


  • Шаг 1


    Шатун треугольника делается похожим способом, только с одной стороны будет кусок спицы, а с другой трубка. Длина шатуна 75 мм.
    Паровой двигатель своими руками

  • Треугольник и золотник


    Из листа металла вырезаем треугольник и сверлим сверлим в нем 3 отверстия.
    Золотник. Длина поршня золотника составляет 3,5 мм, и он должен свободно перемещаться по трубке золотника. Длина штока зависит от размеров вашего маховика.
    Паровой двигатель своими руками

  • Подпорки


    Далее нужно сделать подпорки из брусков, размеры опциональны.

  • Кривошипы


    Кривошип поршневой тяги должен быть 8 мм, а кривошип золотника - 4 мм.

  • Паровой котёл


    Паровым котлом будет служить банка из под оливок с запаянной крышкой. Также я впаял гайку, чтобы через неё можно было заливать воду и герметично закручивать болтом. Также припаял трубку к крышке.
    Вот фото:
    Паровой двигатель своими руками

  • Фото двигателя в сборе

    Собираем двигатель на деревянной платформе, размещая каждый элемент на подпорке


    Паровой двигатель своими руками
    Паровой двигатель своими руками
    Паровой двигатель своими руками

  • Видео работы парового двигателя



  • Версия 2.0


    Косметическая доработка двигателя. Бак теперь имеет свою собственную деревянную площадку и блюдце для таблетки сухого горючего. Все детали покрашены в красивые цвета. Кстати в качестве источника тепла лучше всего использовать самодельную спиртовую горелку или примус
    Паровой двигатель своими руками
    Паровой двигатель своими руками
    Паровой двигатель своими руками
    Паровой двигатель своими руками
    Автор: ZippO

ВидеоВидео

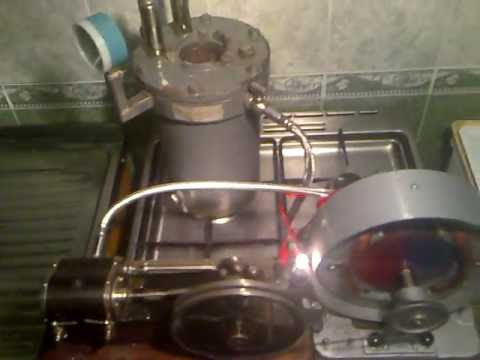

Испытание финальной версии самодельного парового двигателя



Итоги и советыИтоги работы и советы
  • Проект показывает, что паровой двигатель может быть сделан из подручных материалов без использования станков и точного оборудования
  • Если расположить все элементы ещё ближе друг к другу, получится небольшой автономный привод для похода
  • В качестве источника тепла можно использовать самодельную горелку
