Как сделать котел на опилках

Поскольку энергоносители постоянно дорожают, домовладельцы задумываются о переходе на альтернативные виды топлива. Самый доступный из них – это биомасса (уголь, дрова, щепа, опилки). Некоторые виды твердого топлива начали тоже расти в цене, да и котельное оборудование для их сжигания стоит немалых денег. Одно из самых практичных решений при таких обстоятельствах – это сделать котел на опилках своими руками, используя простые и доступные материалы. От вас потребуется одно: умение выполнять ответственные сварные соединения либо просто хороший знакомый сварщик.

Котел на опилках своими руками

Самодельный котел на опилках

Преимущества самодельного котла

Очень часто в личных подсобных хозяйствах остаются в виде отходов древесные опилки и щепа. Однако, далеко не каждый отопительный агрегат в состоянии их перерабатывать. По этой причине, и по целому ряду других, самодельные твердотопливные котлы имеют свои достоинства:

  • Низкая стоимость. Даже если вы станете покупать все материалы для изготовления агрегата в торговой сети и достойно оплачивать услуги квалифицированного сварщика, то самодельный котел обойдется как минимум в 3 раза дешевле. На практике часть материалов всегда можно отыскать в собственном хозяйстве, поэтому цена станет еще меньше.
  • Невысокие требования к качеству топлива. Предлагаемая конструкция в состоянии сжигать любой вид твёрдого топлива, и даже мусор. Влажность дров или опилок может быть достаточно высокой, древесина хвойных пород или береза сгорает так же успешно, как и любая другая. При этом выделяющийся деготь и смолы не наносят никакого вреда агрегату.
  • Котлы на опилках для дома конструктивно просты, их легко обслуживать и чистить.
  • Удобство в эксплуатации. В зависимости от вида биомассы загрузку топки надо производить не чаще чем 1 раз в 8 часов, это при самых скромных размерах камеры сгорания. Если её увеличить, горение может длиться сутки и более.
  • Абсолютная независимость от внешних источников энергии.

Из недостатков агрегата можно выделить такие как неприглядный внешний вид и отсутствие всяческих гарантий качества и надежности сварных соединений, о чем будет сказано ниже.

Принцип действия

Топка котла не имеет дверец и зольника, а загружается топливом сверху, от самого дна и до среза дымоходной трубы. Загруженная биомасса придавливается по всей плоскости грузом круглой формы из толстой листовой стали, а к нему приварена вертикальная труба, по которой подается воздух в топку. Эта труба проходит сквозь закрытую верхнюю крышку и свободно торчит наружу. Розжиг котла производится через ее верхний конец. Особенность заключается в том, что горит верхний слой топлива, процесс идет по направлению сверху вниз, прогревая водяную рубашку.

Котел на опилках своими руками

Котел на опилках своими руками

В принципе действия, а также в изготовлении помогут разобраться чертежи котла на опилках, сделанного своими руками. На конце трубы устанавливается заслонка произвольного исполнения, чтобы регулировать количество поступающего воздуха и скорость сгорания. В процессе работы агрегата груз в топке опускается, пока все топливо не сгорит. Продукты сгорания из топки удаляются через дымоход.

Инструменты и материалы

Котел на опилках своими руками

Самодельный котел на опилках

Если нужен котел небольшой мощности, то корпус топки чаще всего выполняют на базе старого баллона из-под пропана. Причины две: достаточно толстый металл, который прослужит долго, и его конструкция, позволяющая без труда изготовить крышку топки. Кроме того, старый баллон нетрудно найти или купить. Для изготовления более мощной модели потребуется листовая сталь толщиной не менее 5 мм или какой-нибудь старый металлический сосуд больших размеров.

Еще одно изделие, которое потребуется купить – это отвод дымовой трубы под углом в 90⁰, диаметром 89 х 4 мм или 107 х 4 мм. Не будет помехой более толстая стенка трубы. Для выполнения герметизации крышки нужен будет листовой металл или полоса толщиной 5 мм, на водяную рубашку можно использовать более тонкий стальной лист, но не менее 3 мм. Чтобы изготовить груз круглой формы, лучше найти металл 8–10 мм в толщину, труба для воздуха – 40 или 50 мм в диаметре. В качестве штуцеров для подачи теплоносителя применяют сгоны с готовой трубной резьбой.

Перед тем как сделать котел на опилках, нужно подготовить такие основные инструменты и приспособления:

  • аппарат для электрической сварки и электроды;
  • угловая шлифовальная машина с кругами по металлу;
  • мерительный инструмент;
  • молоток;
  • клещи;
  • зубило;
  • сверлильный станок или электрическая дрель.

Все работы удобнее будет выполнять с помощником.

Состав работ

Котел на опилках своими руками

Самодельные котлы на опилках

Вначале изготавливается корпус топки из газового баллона. Для этого надо отрезать его верхнюю часть по существующему сварному шву, остатки шва после этого тщательно зачистить с наружной стороны. Получившаяся крышка должна будет прилегать к топке плотно, поэтому нужно выполнить окантовку из полосы толстого металла по окружности баллона, выступающую выше края на 15–20 мм. После этого можно прикрепить к корпусу защелки для крышки произвольной конструкции, а к самой крышке приварить сверху 2 удобные ручки из металлического прутка. В ней же следует выполнить отверстие по наружному диаметру трубы для воздуха.

Котел, работающий на опилках, должен иметь традиционный выход дымовых газов в верхней части, поэтому в корпусе нужно будет прорезать под него отверстие. Можно сразу же приваривать патрубок дымохода, но это может создать неудобства при монтаже водяной рубашки, здесь последовательность производства работ каждый выбирает для себя сам.

Следующий этап – изготовление груза, который будет придавливать топливо. Диаметр детали должен быть несколько меньше внутреннего размера баллона. Вырезав ее из толстого листового металла, к одной плоскости изделия привариваются ребра для рассеивания воздуха, а по центру выполняется отверстие, равное наружному диаметру воздушной трубы. Последняя вставляется в него и герметично обваривается по кругу.

Остается изготовить водяную рубашку. Корпус баллона имеет круглую форму, поэтому тут придется повозиться с листовым металлом, чтобы повторить такую форму. Но вначале нужно вырезать из толстого листа и снаружи приварить к корпусу топки ребра жесткости, которые не дадут играть металлу водяной рубашки вследствие теплового расширения. После этого металл рубашки следует приварить к каждому ребру жесткости. Последний этап – прорезка отверстий под штуцеры для теплоносителя и приварка резьбовых сгонов для присоединения к системе отопления. Ниже приведено видео с рекомендациями по изготовлению котла.

Дополнительные рекомендации

Если самодельный котел на опилках будет применяться для отопления частного дома, не помешает дополнить его некоторым оборудованием безопасности. Для этого в обшивке водяной рубашки просверливаются отверстия и привариваются штуцеры для приборов контроля температуры и давления. Правильно будет дополнительно установить сбросной предохранительный клапан, который бы срабатывал при повышении давления до 3 бар, а трубу от него вывести на улицу.

Котел на опилках своими рукамиГорячие поверхности агрегата и дымохода также представляют опасность для людей, если он находится в доме. При этом тепло распространяется там, где оно не нужно – в топочной. По этим причинам отопительные котлы на опилках необходимо изолировать. В качестве теплоизоляционного материала можно использовать базальтовую вату, она хорошо противостоит высокой температуре. Облицевать слой изоляции можно тонким листовым металлом с полимерным покрытием, заодно и решив вопрос эстетики внешнего вида агрегата.

В том случае, когда в качестве топлива применяются исключительно опилки, нужно изготовить приспособление для их правильной загрузки в топку. Дело в том, что этот вид топлива плохо пропускает воздух, а без него процесс горения будет слабым. Поэтому из тонкого металла делается труба диаметром 100–120 мм в виде воронки, только стороны конуса очень пологие. Приспособление ставят вертикально в центр топки, после чего вокруг нее засыпают опилки, периодически их плотно утрамбовывают. Когда камера заполнена, то благодаря форме конуса труба легко вынимается, ставится груз и закрывается крышка топки.

Контроль качества

Перед тем как загружать и разжигать агрегат, нужно обязательно проверить герметичность водяной рубашки и проконтролировать качество сварных соединений. Для этого потребуется воздушный компрессор. Испытать швы можно двумя способами, которые весьма надежны:

  • Гидравлический. Вся ёмкость заполняется водой, к штуцеру герметично подключается компрессор, который должен создать избыточное давление 2–3 Бар. Вода не имеет свойства сжиматься, поэтому потечет через все непроваренные места.
  • Пневматический. Давление создается без воды, а все сварные швы промазываются мыльной пеной с помощью кисти. Пузырьки покажут места, через которые проникает воздух. Во время испытания падение давления можно контролировать по манометру на компрессоре.

Существует такая разновидность твердотопливного источника отопления, как шахтный котел на опилках. Конструкция и принцип работы у него другие и более сложные, хотя изготовить его собственными силами тоже вполне возможно. Работает он за счет того, что опилки сжигаются в нижней части агрегата, ссыпаясь туда из бункера, это можно видеть на рисунке.

Процесс продолжается в дымогарных трубах, которые интенсивно нагревают теплоноситель. Используется принцип дожигания древесных газов (пиролиз). Эффективность работы повышается установкой нагнетателя воздуха – дутьевого вентилятора. Сделать котел на опилках и тырсе своими руками на практике не так уж сложно, зато точно даст ощутимый экономический эффект как при изготовлении, так и при дальнейшей эксплуатации.

Изготавливаем котел на опилках своими руками

Котел на опилках своими руками

Автоматические котлы на опилках это окономичное и безопасное для здоровья оборудование. Оно вполне может заменить дорогостоящую печь, обогревающую жилье на электричестве, твердом или жидком топливе и при этом источающую вредные для здоровья остатки сгоревщих материалов. Поэтому все чаще владельцы частных домов устанавливают для отопления котел на опилках своими руками .

Находится он в подвальном помещении и попадание остатков горения в жилые комнаты исключено.

Принцип работы котла очень простой: альтернативой дорогостоящему топливу здесь являются мусор, кожурки от семечек, кукурузные початки, кожура орехов, щепа, древесные опилки и подобное топливо. Через дым в трубу уходит вверх, минуя жилые помещения, а вода поступает в систему водоснабжения и из них в радиаторы отопления.

Как устроен котел

Состоит он из следующих частей:

  • Колосниковая часть состоит из отделения для подачи топлива с колосниками и устройства для распределения нагретого воздуха;
  • Топка, обложенная огнеупорным кирпичом, позволяющим сохранять тепло длительное время.
  • Теплообменный бак, в который поступают газы, уходящие затем в трубу и нагревающие воду, поступающую в систему отопления.

Такому устройству не страшно возгорание, поскольку на нем установлена защита на нескольких уровнях. Отдельные котлы снабжены датчиками на появление дыма и предупреждение о пожарной опасности. Котел снабжен автоматическими функциями установки режима работы котла:

  • Режим паузы, когда подача топлива прекращается из-за отсутствия необходимости в отоплении, котел остывает.

Котел на опилках своими руками

  • Режим средней мощности, когда печь работает более длительное время. Когда она остывает, автоматически включается максимальный режим.
  • Режимом максимальной мощности пользуются, когда в котле слишком много топлива, тогда котел в автоматическом режиме снижает ее подачу, регулирует его работу в более медленном и эффективном режиме.

Котел на опилках, созданный собственными руками

Автоматический котел на опилках это мечта каждого домовладельца. Многие легко ее достигли ее и успешно эксплуатируют великолепное оборудование. Но, к сожалению, это не всем доступно.

В этом случае есть альтернативный вариант: изготовить котел на опилках собственными руками.

Предлагаем подробную инструкцию по его изготовлению котла на опилках. Если все будет сделано владельцы домов и усадеб смогут стать счастливыми обладателями надежной практичной техники, да еще и изготовленной собственными руками. Для этих целей собираем необходимый материал и инструменты:

  • болгарку;
  • сварочный аппарат;
  • электроды;
  • крупные трубы диаметром сорок на пятьдесят миллиметров;
  • трубы прямоугольного профиля сечением шестьдесят на сорок миллиметров.

При этом размер котла составит: 360х400х800, а в квадратных трубах, которые будут играть роль вертикальных стоек, необходимо вырезать отверстия для остальных труб. Там, где будет располагаться дверь для топки нужно вырезать четыре отверстия, которые поместятся трубы с диаметров пятьдесят миллиметров. Задние стойки поместят четыре трубы диаметром сорок на сорок миллиметров и шестьдесят на пятьдесят.

Два отверстия, для подвода к котлу холодной воды и вывода горячей, необходимо просверлить в нижней и верхней частях котла с передней стороны. Затем все заготовленные трубы привариваются к стойкам перпендикулярно. Открытые места завариваются кусочками стали, тщательно проверяются стыки.

Наплывы на стыках необходимо удалить болгаркой.

После проверки котла на герметичность его необходимо установить в топливник из огнеупорного кирпича, сделанный своими руками по размерам и форме котла, подобно обычной печи.

Получился альтернативный источник отопления, не только изготовленный с экономией за счет самостоятельной работы, но еще и приносящий экономию за счет работы на отходах.

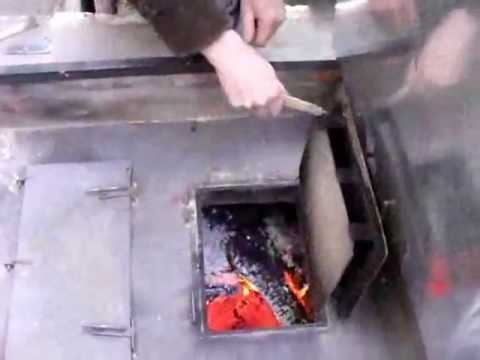

Смотрим видео по теме: Котел на опилках

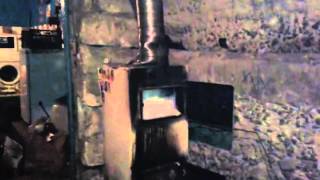

Смотрим видео по теме: Пиролизный котел своими руками 30кВт

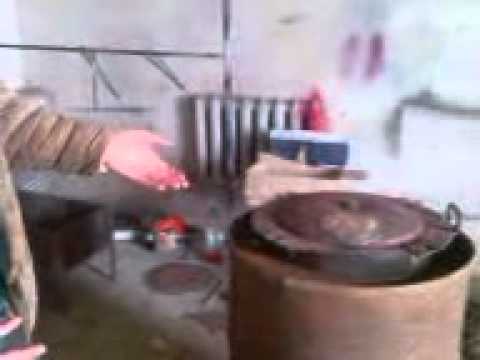

Смотрим видео по теме: Как сделать буржуйку на опилки своими руками.

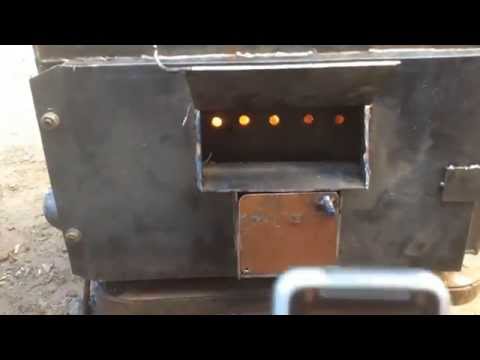

Смотрим видео по теме: Самодельный котёл на опилках Homemade pot on the sawdust

Еще по теме:

Котел на опилках своими руками Двухтрубное отопление своими руками. Котел на опилках своими руками Монтируем отопление частного дома своими руками ленинградка Котел на опилках своими руками Монтаж водяного теплого пола своими руками (видео инструкция) Котел на опилках своими руками Как промыть теплообменник газового котла своими руками.

Отопительный котёл на опилках для частного дома своими руками

Много видов отопления существует для обогрева частных домов. Всё большую популярность приобретают отопительные котлы. Твердотопливные, газовые, электрические. Все эти виды агрегатов изготавливаются промышленным способом, но топливо для них довольно дорогое. Более экономичным будет котёл на опилках.

К сожалению, в массовое производство такой котёл не запущен.

Но топить опилками можно и твёрдотопливный котёл. Опилки считаются отходами деревообрабатывающего производства. Что делает топливо бесплатным. Отопительный элемент довольно долго сохраняет тепло. Что делает расход топлива экономичным. Опилки – сырьё почти безотходное, прогорая, они оставляют минимум золы. Конструкция котла, рассчитанного на длительное горение, одна.

В корпусе содержится:

Есть конструкции с одной секцией горения, но это не практично.

Принцип работы котла

В основу отопительных самодельных котлов на опилках легла конструкция пиролизного котла. Он больше известен по фамилии своего изобретателя Попова. Принцип его действия состоит в том, что при пониженном доступе воздуха в камеру сгорания, топливо превращается в элементы термического разложения. Они состоят из нескольких газов и гидролизной смолы.

Котел на опилках своими рукамиРис. 1 Схема внутреннего устройства одноконтурного котла

Котлы на щепе и опилках нагреваются до 200 градусов и выше. Продукты распада топлива перетекают в другую камеру, где приток воздуха достаточный, для их полного сгорания. Именно вещества распада при сгорании дают максимальное количество тепла. Посредством специальных теплообменников происходит прогрев теплоносителя (воздуха или воды), в зависимости от конструкции аппарата.

Отопительный агрегат, сделанный своими руками, по изготовлению не будет дешёвым, но работающие на опилках котлы отопления быстро оправдывают вложенные в них средства, благодаря тому, что топливом может послужить щепа, ореховые скорлупки, опавшие листья, строительный мусор и другие отходы, за которые не придётся платить.

Отопительные котлы на опилках достаточно заправлять 2 раза в сутки, чтобы поддерживать комфортную температуру частного дома зимой.

Водяной котёл

Отопление помещения может производиться при помощи воды или воздуха. При наличии в доме водопровода, можно собрать своими руками систему с циркулирующей водой между отопительным котлом и радиаторами или системой «тёплого пола».

В корпусе самого котла для водяного отопления трубы находятся в воде, которая будет нагреваться под действием проходящего внутри них горячего воздуха. Эта система схожа с калорифером газовой колонки

Котел на опилках своими рукамиРис. 2 Система водяного двухконтурного котла отопления

Циркуляция воды по системе начинается ещё до попадания её в котёл.

Для оптимальной работы системы необходимы:

  • контроллер за уровнем воды в баке;
  • перелив, чтобы вода не превышала допустимого уровня;
  • насос, поднимающий воду из контура для радиаторов;
  • нижний выход для воды, предназначенной для обогрева пола.

Такой котёл на опилках сделать своими руками трудно, но дом оснащённый таким оборудованием, будет очень комфортным для проживания в нём круглый год.

Встроенная система защиты оборудования

Памятуя о том, что в процессе сгорания, топливо выделяет очень много разнообразных газов способных вызвать взрыв, контроль над работой оборудования должен быть на высшем уровне. Этим объясняется количество разнообразных датчиков. Данные с них поступают на термостат, что позволяет оставлять работающий котёл без присмотра на длительное время.

  • Три датчика следят за температурой воды:
    1. на входе;
    2. над топкой;
    3. на выходе.
  • датчик тяги;
  • датчик давления;
  • аварийный и рабочий датчики для воды;
  • датчик температуры газов.

Котлы на щепе и опилках, а также другом твёрдом топливе нуждаются в постоянном уходе. Чтобы этот процесс был более простым, в системе должны быть специальные люки. Они позволят прочистить систему, не разбирая котёл по частям. Топливо для котла

На одной закладке топлива, отопительный котёл может проработать дней 5-7. Это зависит от количества, отправленного в топку материала. Опилки, перед отправкой в топку должны быть хорошо спрессованы. Если их плотность будет как у ДСП – это великолепный материал, который будет поддерживать температуру помещения долго. Поэтому лучше сразу брать не опилки, а строительные отходы ДСП.

Заменить спрессованные опилки может щепа. Прекрасно работают твердотопливные котлы на щепе и опилках. Дрова, чтобы теплоотдача была максимальной, придётся просушивать не менее 2 лет. Щепа сохнет значительно быстрее, но её невозможно спрессовать. Поэтому её КПД находится на среднем уровне между ДСП и дровами. По цене щепа значительно дешевле дров, она тоже является отходом производства.

Отопительные котлы на опилках, ДСП, щепе используются как в частных домах, так и для обогрева городских квартир.

Отопительный котёл с подачей топлива, не нарушающей процесса

Котлы, работающие на опилках, имеют такое преимущество, как подача топлива без открывания дверцы топки, что может привести к потере аппаратом, набранной температуры.

Механизм подачи прост. Он состоит из:

  • металлической профильной коробки;
  • вала;
  • ручки;
  • воронки для засыпания опилок.

В механизме подачи использован принцип ручной мясорубки. Чтобы опилки попали в топку, необходимо засыпать их в чашу. Они при вращении вала будут продвигаться по металлическому жёлобу с открытым краем, заканчивающимся внутри котла. Такой нехитрый механический способ подачи позволяет сберечь тепло.

Самодельные котлы, работающие на опилках

Чаще всего самодельные котлы на опилках в основе своей имеют металлическую бочку, что делает их схожими с привычными, для деревенских жителей, голландскими печами. Длительный цикл работы на одной подаче топлива, расширяет возможности котлов, работающих на опилках. Его можно использовать как коптильню. Без дополнительной обшивки кирпичом, выглядит он не очень презентабельно и тепло сохраняет хуже.

Для изготовления котла на опилках, своими руками понадобятся инструменты:

Материалов для котла понадобится немного больше, чем инструментов:

  • бочка металлическая на 180 -200 л;
  • немного листовой стали;
  • профильные трубы с прямоугольным сечением 40х60;
  • круглые трубы 2 видов – диаметром 40мм и 50 мм;
  • кирпич;
  • бетонный раствор.

Поэтапный ход работы

Котел на опилках своими рукамиРис. 3 Общий вид конструкции самодельного котла

  1. От бочки отрезается верхняя часть, она пригодится для создания нижней камеры.
  2. Листам тонкой стали придаётся цилиндрическая форма. Один цилиндр должен идеально входить в другой. К верхнему (более узкому) краю цилиндра прикрепляется крышка. Так создаётся конус горения и трамбовочный конус.
  3. Крышка и дно котла делаются из толстой стали, для установки дна, собственное днище бочки необходимо вырезать.
  4. В днище делается отверстие диаметром 10 см. В него будет вставлен конус горения.
  5. Трубы с прямоугольным сечением или швеллера навариваются вертикально внутри бочки. Их размер немного меньше высоты бочки. Это необходимо для того, чтобы они не мешали крышке с трамбовочным конусом легко закрывать котёл. Предварительно в них должны быть высверлены отверстия, соответствующие диаметрам круглых труб.
  6. На этом же уровне будут находиться отверстия и в корпусе агрегата.
  7. Через эти отверстия вставляются трубы для подачи холодной воды и отведения горячей. Также обстоит дело с дымоходом.
  8. Из отрезанной части бочки сооружается камера поджига. Дверцу можно сделать из тонкого листа стали или использовать готовую, приобретённую в магазине. Для хорошей тяги, нужно просверлить внизу камеры несколько отверстий.

Самодельные котлы на опилках, поставленные в подсобных помещениях, кирпичом можно не обкладывать. В жилом помещении эта мера предосторожности необходима, чтобы избежать ожогов. Фундамент под котёл необходимо сделать обязательно.

Котел на опилках своими руками Устройство твердотопливного котла

Источники: http://cotlix.com/kotel-na-opilkax-svoimi-rukami-ekonomnoe-reshenie-dlya-vashego-doma, http://mrymy.ru/izgotavlivaem-kotel-na-opilkah-svoimi-rukami/, http://kotlomaniya.ru/tverdotoplivnye/kotel-na-opilkah.html
