Усовершенствование давно знакомого инструмента — процесс бесконечный. Очень часто для серьезного облегчения или качественного улучшения труда требуется совсем небольшое дополнение. При нарезании вручную резьбы, особенно длинной, трудно сохранить соосность плашки и стержня. Вследствие этого резьба получается некачественной, а то и вообще уходит в сторону. Соответственно, дальнейший процесс становится невозможным.

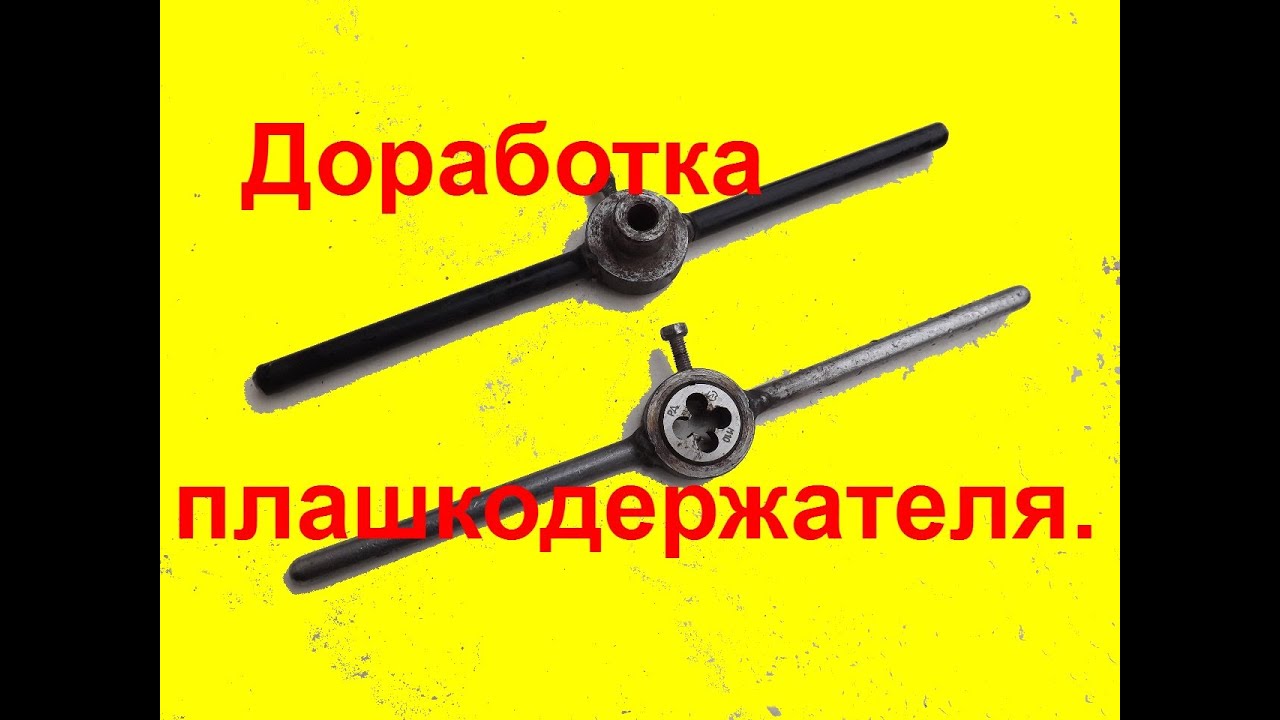

Избежать этого помогут держатели плашек простой конструкции. Они позволяют нарезать резьбу даже на неровных поверхностях, поскольку сами контролируют соосность плашки и стержня. Сделав несколько экземпляров (хотя бы под часто употребляемую резьбу №№ 6, 8, 10), вы получите хороший инструмент, с которым очень удобно работать.

Изготовление

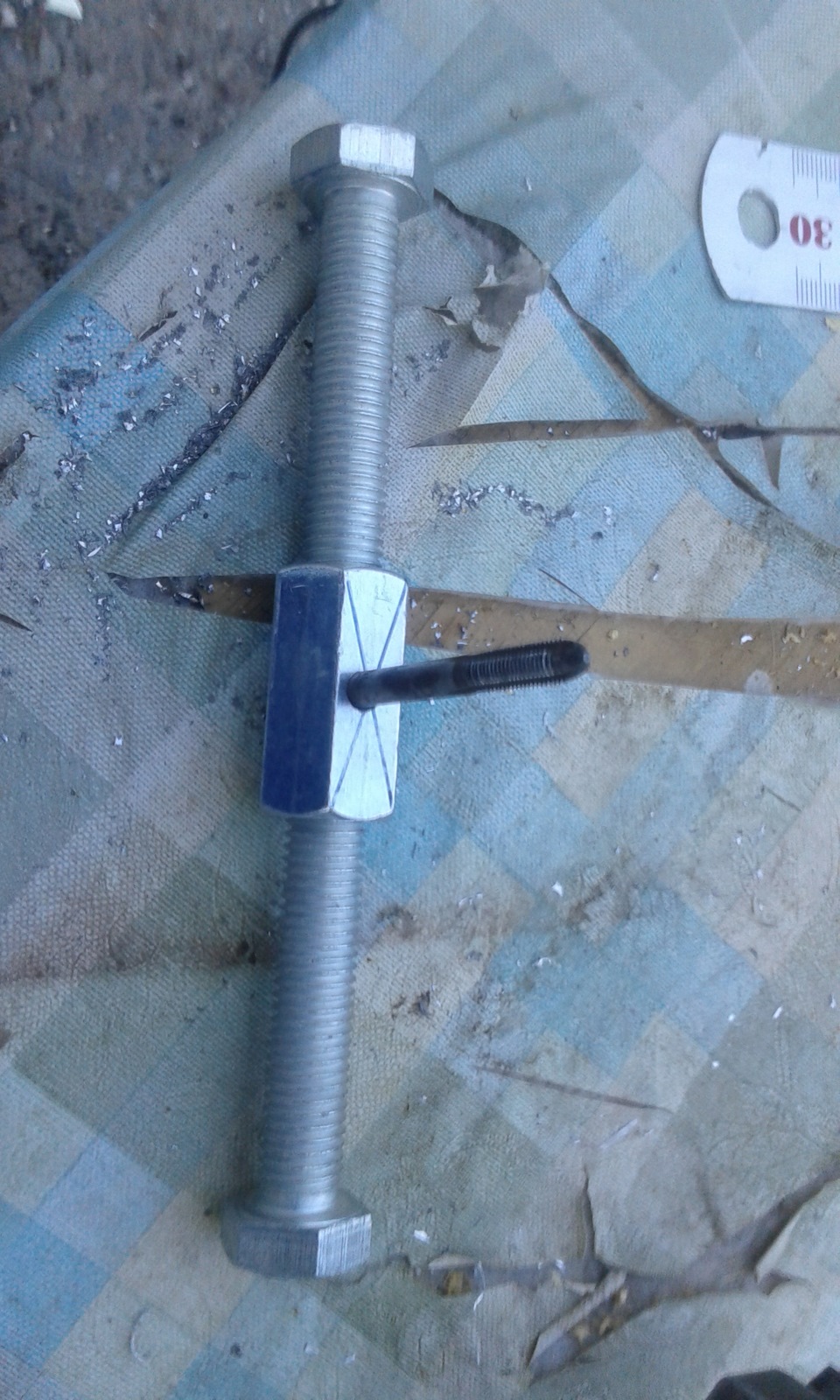

Подбираете куски толстостенных труб или же привариваете к трубам пластины в тех местах, где будет нарезаться резьба для фиксирующих болтов. Для фиксации плашки заточенными на наждаке болтами сверлите в трубе крест-накрест четыре отверстия, еще столько же для фиксации стержня, а также два отверстия для ручек, чтобы удобнее было работать (фото 1). Как вариант, ручки можно приварить.

Принцип работы

Плашку зажимаете четырьмя болтами, затем в нее вкручиваете болт (трубу), который должен быть с идеальной резьбой, т.е. строго центрированной (см. рис.). После закручивания болта к ненарезанному участку подкручиваете четыре болта фиксации стержня (но не сильно) и фиксируете контргайками. Наловчившись, можно фиксировать наше устройство по куску резьбы, даже если на стержне не будет фаски, а торец трубы скошен (что часто бывает). Все равно резьба нарезается без проблем. Если у вас будет только один такой держатель, вы сможете нарезать несколько разных диаметров, имея пару болтов и кусочков труб с резьбами. А еще одним держателем можно закреплять инструмент разных диаметров: метчики, раз-вертки и даже инструмент, имеющий концевик «конус Морзе» (фото 2).

ВАЖНО! Для качественной резьбы стержень должен быть меньше номинального размера резьбы примерно на 0,1 мм. Диаметры труб приведены в таблице.

Совет: Если труба превышает указанный в таблице диаметр, лучше обточить ее на наждачном круге, чем «сгрызать» лишний металл плашкой. В последнем случае резьба все равно окажется некачественной.
